Zrównoważone opakowania do transportu płytek półprzewodnikowych

Produkcja półprzewodników to złożony proces, który można ogólnie podzielić na dwa główne etapy: proces front-end i proces back-end. Firma Nefab nawiązała współpracę z wiodącym producentem półprzewodników w celu optymalizacji rozwiązania w zakresie opakowań do transportu płytek między zakładami front-end i back-end, osiągając znaczące korzyści finansowe i środowiskowe.

Wyzwanie: Optymalizacja opakowań pod kątem efektywności kosztowej i zrównoważonego rozwoju w transporcie lotniczym


Klient, międzynarodowy producent układów scalonych, korzystał z opakowania składającego się z wewnętrznego i zewnętrznego kartonu z narożnikami z pianki PU do transportu płytek półprzewodnikowych drogą lotniczą. Do transportu hurtowego używano palety z wieloma opakowaniami, która często była wypełniona tylko częściowo. Ponieważ koszty transportu lotniczego są naliczane na podstawie wagi objętościowej, powodowało to nadmierne wydatki transportowe i nieefektywne wykorzystanie przestrzeni. Ponadto stosowanie pianki PU budziło obawy dotyczące wpływu na środowisko.

Rozwiązanie firmy Nefab do transportu płytek półprzewodnikowych

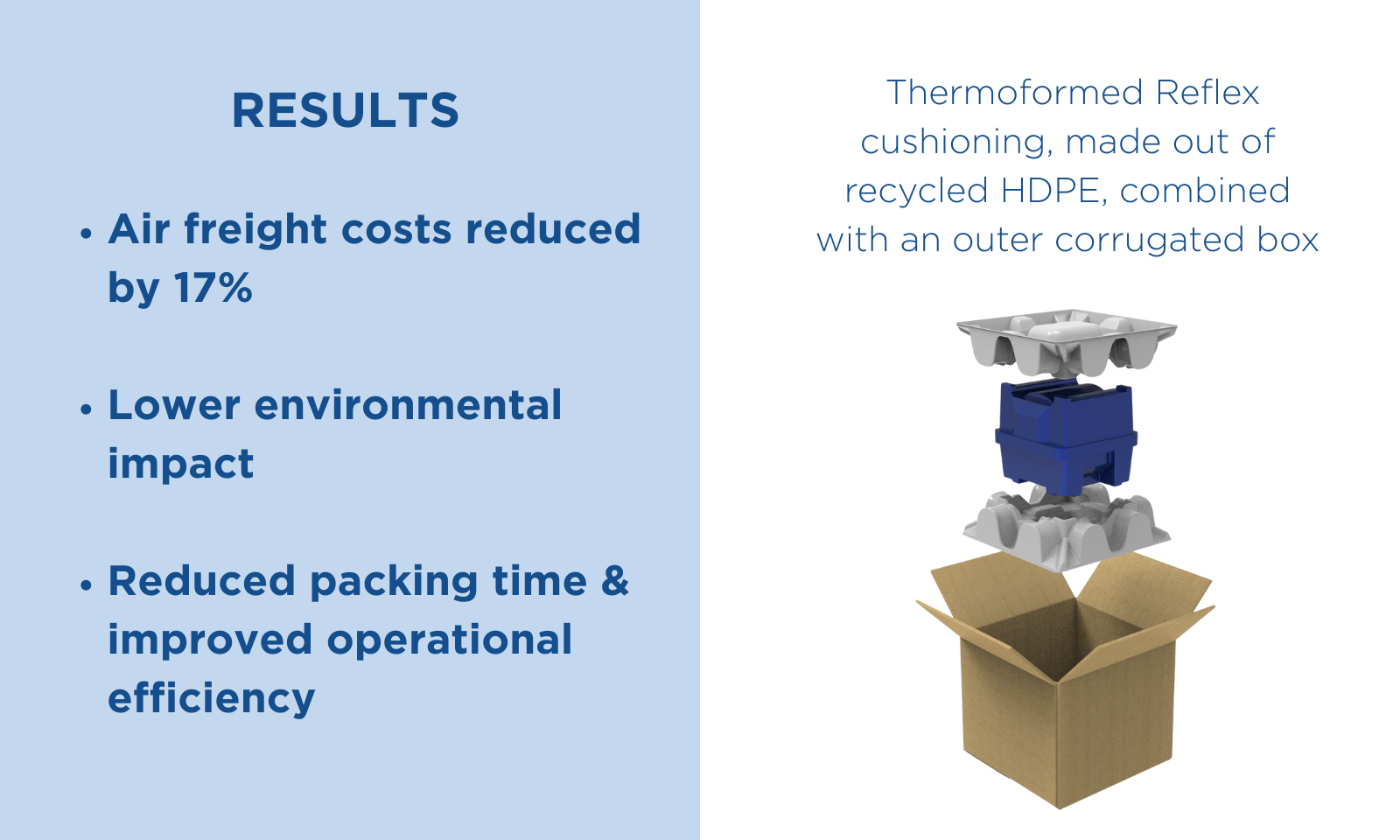

Aby sprostać tym wyzwaniom, firma Nefab opracowała przeprojektowane rozwiązanie opakowaniowe z termoformowaną wyściółką Reflex, wykonaną z przetworzonego HDPE, w połączeniu z zewnętrznym pudełkiem z tektury falistej. Rozwiązanie to zapewniło następujące ulepszenia:

  • Zmniejszona masa objętościowa: 17% redukcja masy objętościowej w porównaniu z poprzednim rozwiązaniem.
  • Projekt przyjazny dla środowiska: Zastąpienie pianki PU z pierwotnych tworzyw sztucznych tacami z recyklingowanego HDPE.
  • Zoptymalizowany proces montażu i standaryzacja: uproszczone etapy pakowania, które zostały wdrożone w wielu zakładach.
„Dzięki zastąpieniu pianki PU recyklingowanym HDPE i zmniejszeniu gęstości objętościowej o 17% innowacyjne rozwiązanie opakowaniowe firmy Nefab usprawniło działalność wielu zakładów”.

Wyniki: oszczędność kosztów, zrównoważony rozwój i wydajność


Wdrożenie rozwiązania Nefab przyniosło wymierne korzyści w zakresie kosztów, zrównoważonego rozwoju i wydajności procesów:

  • Oszczędności kosztów: Koszty transportu lotniczego zostały zmniejszone o 17%, co dało roczne oszczędności w wysokości około 160 000 dolarów.
  • Mniejszy wpływ na środowisko: emisja CO₂ spadła o 9%, co odpowiada 48 tonom metrycznym, dzięki zmniejszeniu gęstości objętościowej i zastosowaniu materiałów pochodzących z recyklingu.
  • Usprawniony proces pakowania i większa spójność: rozwiązanie to pozwoliło skrócić czas pakowania i poprawić wydajność operacyjną.

Wprowadzając to innowacyjne rozwiązanie w zakresie opakowań, firma Nefab pomogła klientowi osiągnąć oszczędności finansowe i ekologiczne, jednocześnie optymalizując operacje logistyczne.
