Dry packaging zakken

Surface Mount Technology heeft componenten gecreëerd die door hun hygroscopische behuizing in hoge mate kwetsbaar zijn voor de beschadigende effecten van vocht, met als gevolg corrosie. Dry packaging zakken beschermen tegen deze schadelijke invloeden. Ze hebben een zeer geringe waterdamp-doorlatendheid en bieden ESD, EMI en RF shielding.
Dry packaging zakken zijn bij uitstek geschikt voor het verpakken van SMD's in trays, tubes en op tape en reel. EIA‑583 beschrijft de eisen waaraan Dry packaging moet voldoen.

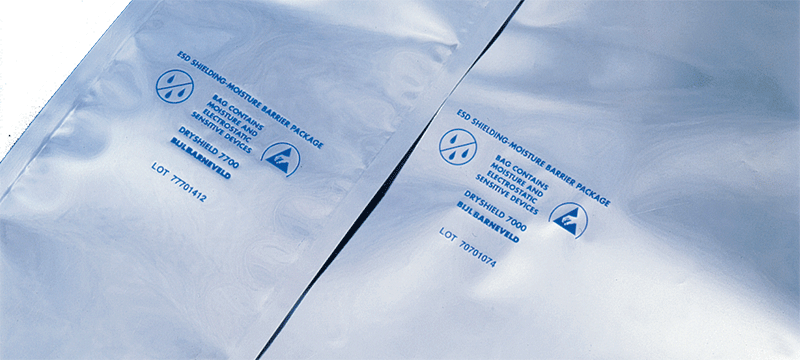

Dryshield 7000

  • sterk, licht en geschikt voor vacuümverpakken en spoelen met stikstof
  • opbouw van buiten naar binnen: dissipatief PET/Alu/PET/Alu/dissipatief LDPE, totale dikte 0,09 mm ± 10%
  • vrij van aminen en polycarbonaat‑compatibel

Eigenschappen

  • waterdampdoorlatendheid < 0,02 g/100 S9.IN./ 24 h (ASTM F1249)
  • doorsteekweerstand > 20 lbs (FTMS 101, MTH 2065.1)
  • bedrukt met ESD‑ en waterdamp logo en lotcode voor traceability
  • oppervlakteweerstand van binnen‑ en buitenlaag < 1011 Ohm (ESD S11.11)
  • weerstand van de aluminiumlaag 100 Ohm (ASTM D257, 12% r.v.)
  • static shielding < 10 nJ (ESD S 11.31)
  • EMI attenuation 45 dB (MIL‑PRF‑81705D)
  • ladingvervaltijd < 0,03 sec. (MIL-STD-3010)
  • voldoen aan‑ of zijn beter dan de eisen van IEC 61340-5-1 en MIL‑PRF‑81705D, Type I, Class 1 en EIA-583

Dryshield 7700

  • eigenschappen als Dryshield 7000
  • geringere waterdampdoorlatendheid
  • hogere doorsteekweerstand
  • opbouw van buiten naar binnen: extra dik dissipatief PET/Alu/PET/Alu/extra dik dissipatief LDPE, totale dikte 0,18 mm ± 10%

Eigenschappen

  • waterdampdoorlatendheid < 0,005 g/100 S9./IN./ 24 h (ASTM F1249)
  • doorsteekweerstand > 30 lbs (MIL-STD-3010)
